Notre Mission :

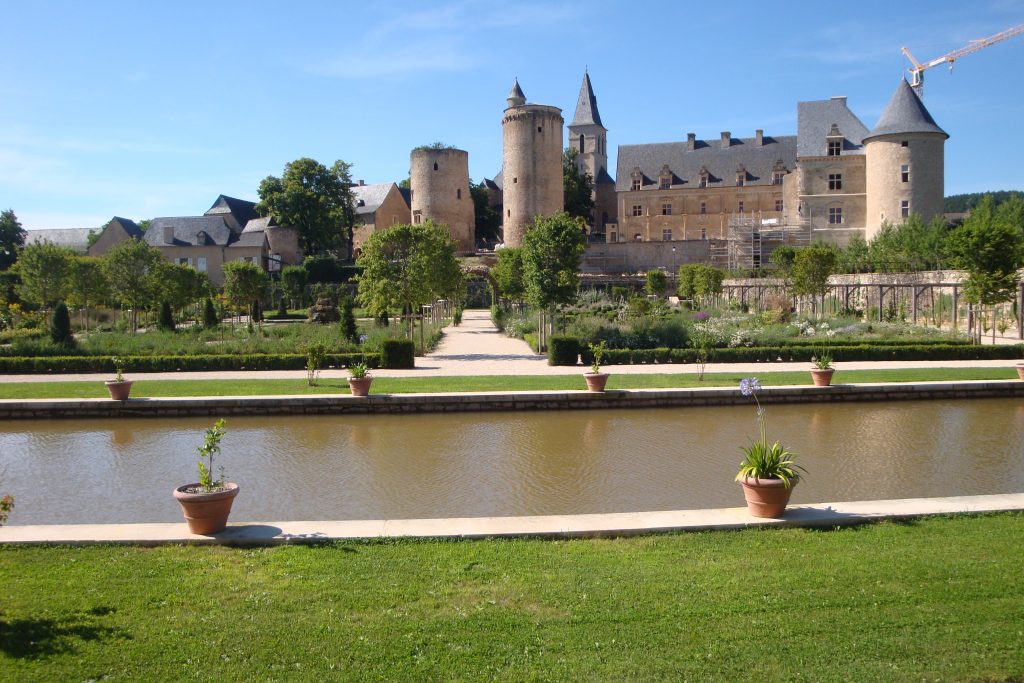

Nous avons participé à l’élaboration de l’étude anastylose de l’escalier d’honneur du château de Bournazel. L’anastylose est un procédé grâce auquel on va pouvoir reconstruire un bâtiment grâce en analysant la position des pierres qui le constituaient. Pour ce faire, nous avons effectué des relevés à l’aide d’un scanner 3D. A partir de ces nuages de points, nous avons par la suite construit un maillage afin de générer des modèles 3D des différents vestiges. En parallèle, une maquette 3D théorique de l’escalier a été dessinée à l’aide du logiciel Autocad. Enfin, les vestiges ont été positionnés dans la maquette.

Les différentes étapes du traitement :

Nuage de points : Maillage texturé :
Lorsque l’on vide les données collectées par le scanner, on obtient une série de nuages de points. Ces derniers sont colorisés (grâce aux photos prises par la caméra du scanner). Il faudra en suite assembler ces différentes positions de scan entre elles (à l’aide de cibles / sphères, positionnées sur le terrain lors de l’acquisition. A partir du nuage de points, on va isoler les zones qui correspondent à nos pierres. Puis, le logiciel va calculer un maillage 3D en créant des vecteurs entre les différents points du nuage. Ce maillage sera texturé à l’aide des photos prises par le scan. Éventuellement, on pourra renforcer notre texture à l’aide de photos complémentaires prises sur le terrain.

Résultats :

Vidéo de l’étude Anastylose :

Nuage de points 3D du château de Bournazel :

Plus d’informations :

Pour plus d’informations sur le château de Bournazel, rendez-vous sur le site internet du Château de Bournazel.
